Réseau complexe

Architecture d'un réseau complexe

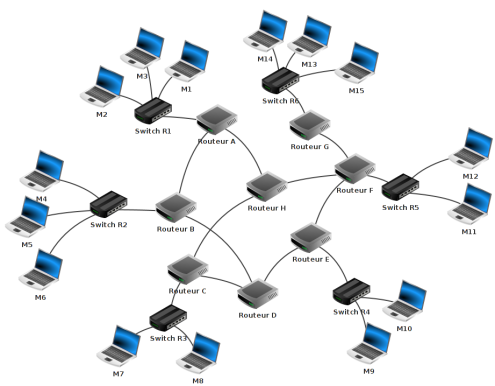

Vous trouverez ci-dessous la simulation d'un réseau plus important. Le fichier filius correspondant à ce réseau est disponible en téléchargement: reseau_complexe.fls.

Travail à faire

• Ouvrir le fichier reseau_complexe.fls dans Filius.
• Faire un ping entre l'ordinateur M2 et l'ordinateur M9 pour vérifier la communication.
• Supprimer le câble entre les routeurs A et B (on simule une panne) et refaîtes un ping entre M2 et M9 (faire éventuellement plusieurs pings jusqu'à obtenir une réponse).
• Remettre le câble entre A et B et supprimer le câble entre A et H. Refaire des pings entre M2 et M9.

Solution

Vous constatez ainsi (sauf bug du logiciel filius) que la route d'un point à un autre n'est pas toujours la même. Notamment en cas de panne d'un routeur ou de liaison coupée, les tables de routage sont recalculées pour s'adapter à l'état du réseau. Tant qu'il existe des routes d'un point à un autre, les machines peuvent communiquer. Ce principe de l'existence de plusieurs routes d'un point à un autre dans les réseaux (et tout particulièrement le réseau internet) et d'adaptation des routes suivant l'état du réseau est un principe permettant d'assurer la continuité du service.

• Vous pouvez également refaire les tests précédents en utilisant un traceroute pour constater la modification des chemins.
